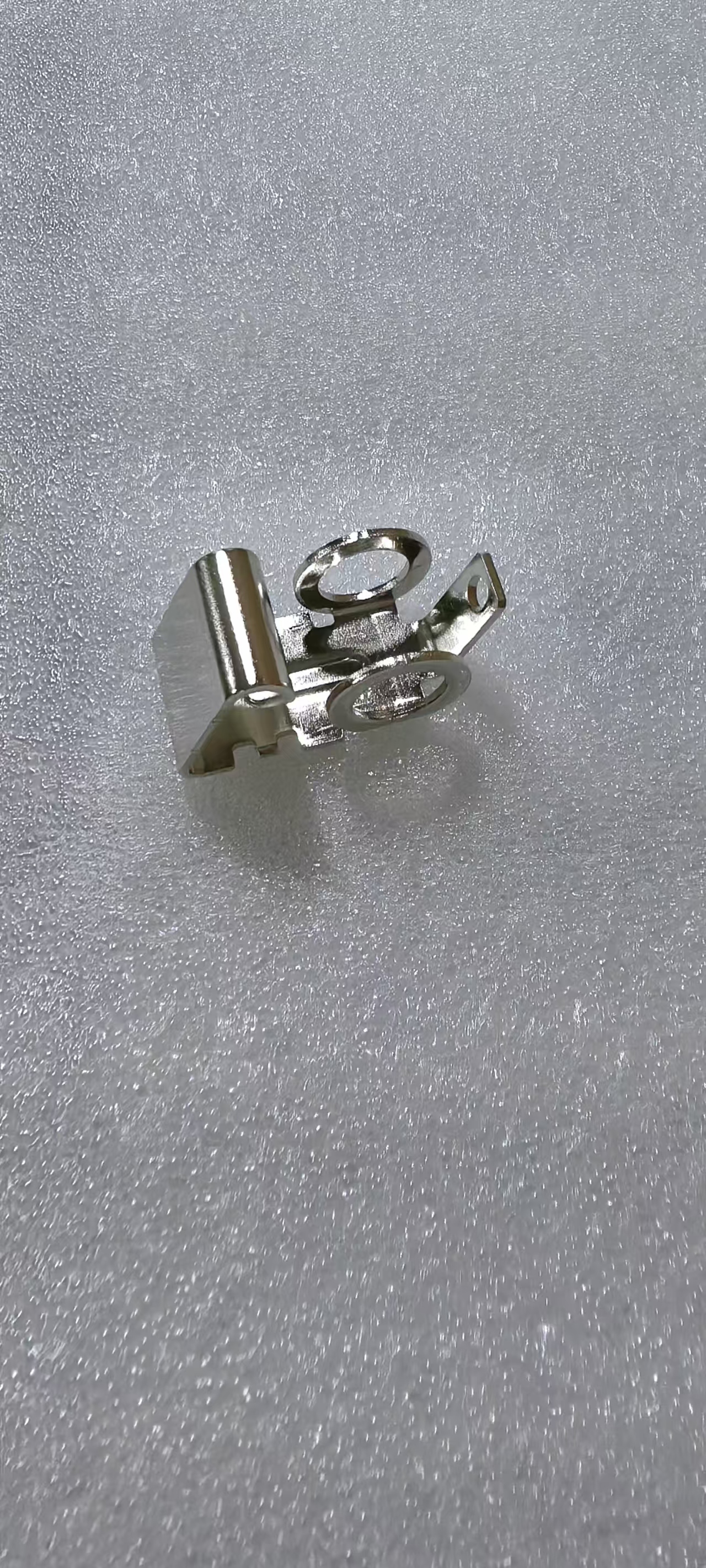

Stampaggio in ottone di precisione terminale di connettore elettronico stampaggio a morte progressiva ad alta velocità OEM Custom ± 0.02mm Tolleranza

Questo terminale connettore elettronico con stampaggio di precisione in ottone è prodotto utilizzando la tecnologia avanzata di stampaggio a stampo progressivo, offrendo precisione e ripetibilità eccezionali per applicazioni di interconnessione elettronica ad alto volume. Realizzati con materiale in nastro di ottone C2600/H65, questi terminali stampati raggiungono una tolleranza dimensionale di ±0,02 mm a velocità di stampaggio fino a 400 corse al minuto. L'approccio dello stampo progressivo integra le operazioni di punzonatura, piegatura, formatura e coniatura in un unico processo continuo, eliminando la movimentazione secondaria e garantendo una qualità costante su milioni di pezzi. La nostra struttura gestisce oltre 30 presse di precisione ad alta velocità con capacità da 25 T a 160 T, con sistemi di ispezione visiva integrati che monitorano le dimensioni critiche in tempo reale durante la produzione. Ogni lotto di produzione è sottoposto a un controllo statistico del processo con Cpk ≥ 1,33 su tutte le caratteristiche critiche per la qualità. In qualità di produttore leader OEM di stampaggio metalli con oltre 15 anni di esperienza al servizio di marchi di elettronica globali, comprendiamo che l'affidabilità dei terminali dei connettori influisce direttamente sulle prestazioni del prodotto finale in applicazioni mission-critical, tra cui centraline elettroniche automobilistiche, sistemi di controllo industriale ed elettronica di consumo.

• Stampaggio ad alta velocità con stampo progressivo:Gli stampi progressivi multistazione integrano perforazione, formatura, piegatura e rifilatura in un'unica alimentazione continua di nastri, raggiungendo velocità di produzione fino a 400 SPM mantenendo la coerenza dimensionale. Il design progressivo dello stampo elimina la movimentazione delle parti tra le fasi, riducendo i costi di manodopera e i rischi di qualità associati alle operazioni di trasferimento manuale.
• Selezione del materiale in ottone di precisione:L'ottone della cartuccia C2600 (70% Cu, 30% Zn) fornisce una combinazione ottimale di conduttività elettrica al 28% IACS, eccellente formabilità per geometrie di piega complesse e proprietà della molla adatte alla ritenzione del contatto. Sono disponibili gradi alternativi, tra cui l'ottone automatico C3604, l'ottone giallo C2680 e il bronzo fosforoso C5191 per requisiti specifici di conduttività e forza della molla.
• Placcatura e finitura superficiale:Le capacità di galvanica interne comprendono la stagnatura per la saldabilità, la doratura selettiva per contatti di segnale ad alta affidabilità, la placcatura in argento per applicazioni con connettori di alimentazione e la sottopiastra in nichel per la barriera alla corrosione. La tecnologia di placcatura selettiva applica metalli preziosi solo su aree di contatto funzionali, riducendo il costo del materiale fino al 60% rispetto alla placcatura su tutto il corpo.
• Garanzia di qualità senza difetti:L'ispezione ottica automatizzata al 100% all'uscita della macchina da stampa verifica l'accuratezza dimensionale, i difetti superficiali, la copertura della placcatura e la complanarità. Ogni spedizione include un rapporto di ispezione dettagliato con misurazioni CMM, certificazioni dei materiali e letture XRF dello spessore della placcatura. Il pacchetto di documentazione PPAP Livello 3 è disponibile per i clienti del settore automobilistico.
• Servizio completo di utensili:Il centro utensili interno con elettroerosione CNC, taglio a filo, rettifica superficiale e centri di lavoro CNC progetta e costruisce stampi progressivi da SKD11, DC53 e materiali in metallo duro. La durata dello stampo varia da 1 milione a 5 milioni di stampate a seconda dello spessore e della complessità del materiale. I programmi di manutenzione preventiva e l'inventario degli inserti di ricambio garantiscono una continuità produttiva ininterrotta.
• Supporto tecnico specifico per l'applicazione:Il nostro team di ingegneri DFM fornisce revisioni gratuite del progetto, inclusa la simulazione della forza della molla, il calcolo della forza normale di contatto, l'analisi della forza di inserimento/estrazione e la valutazione della formabilità dello stampaggio. Ottimizziamo le geometrie dei terminali per ridurre l'utilizzo del materiale e minimizzare gli scarti, ottenendo in genere un risparmio di materiale del 15-30% attraverso l'ottimizzazione del nesting.
• Dimensioni dei lotti di produzione flessibili:Dalle serie di prototipi da 1.000 pezzi utilizzando utensili morbidi a volumi di produzione mensili di oltre 500.000 pezzi con stampi progressivi temprati, il nostro sistema di produzione si adatta ai requisiti del ciclo di vita del progetto senza vincoli di ordine minimo.

Questi terminali per connettori stampati in ottone di precisione servono diverse applicazioni di interconnessione elettronica in diversi settori. Nei connettori scheda-scheda e cavo-scheda per PCB, i terminali forniscono un contatto elettrico affidabile con forze di inserimento ottimizzate sia per l'integrità del segnale che per l'ergonomia dell'assemblaggio. Le applicazioni elettroniche automobilistiche, tra cui connettori ECU, interfacce sensori e terminali di cablaggio, traggono vantaggio dalla combinazione di conduttività elettrica, ritenzione meccanica della molla e resistenza ambientale fornita dalla placcatura selettiva in oro o stagno. I sistemi di controllo industriale, le unità di distribuzione dell'energia e le apparecchiature per reti intelligenti utilizzano questi terminali stampati per collegamenti a sbarre collettrici ad alta corrente in cui una resistenza di contatto costante è essenziale per la gestione termica. L'elettronica di consumo come smartphone, tablet e dispositivi indossabili richiede terminali stampati ultraminiaturizzati con passo fino a 0,5 mm, che la nostra tecnologia di precisione a stampo progressivo offre in modo affidabile. Le apparecchiature per le infrastrutture di telecomunicazione, inclusi connettori per stazioni base, moduli RF e ricetrasmettitori in fibra ottica, richiedono terminali stampati con stretto controllo di complanarità per i processi di assemblaggio a montaggio superficiale.

Tutti i terminali dei connettori stampati in ottone sono confezionati in sacchetti di PE antistatici con essiccante, collocati in scatole di cartone ondulato per l'esportazione e fissati su pallet di legno fumigati per la spedizione marittima o aerea. L'imballaggio in bobina per l'assemblaggio pick-and-place automatizzato è disponibile con specifiche di nastro di supporto personalizzate. Ogni spedizione include un pacchetto di documentazione completo che comprende certificati di test di lavorazione dei materiali, rapporti di ispezione dimensionale, misurazioni XRF dello spessore della placcatura e certificato di conformità. Il nostro sistema di gestione della qualità certificato ISO 9001:2015 garantisce la completa tracciabilità dal numero di calore della materia prima fino al codice di lotto del prodotto finito. Su richiesta vengono forniti ispezioni SGS di terze parti e certificati di conformità RoHS e REACH. Il tempo di consegna standard per i campioni del primo articolo è di 7-10 giorni lavorativi, con gli ordini di produzione spediti entro 15-25 giorni lavorativi a seconda della quantità e dello stato degli utensili.
